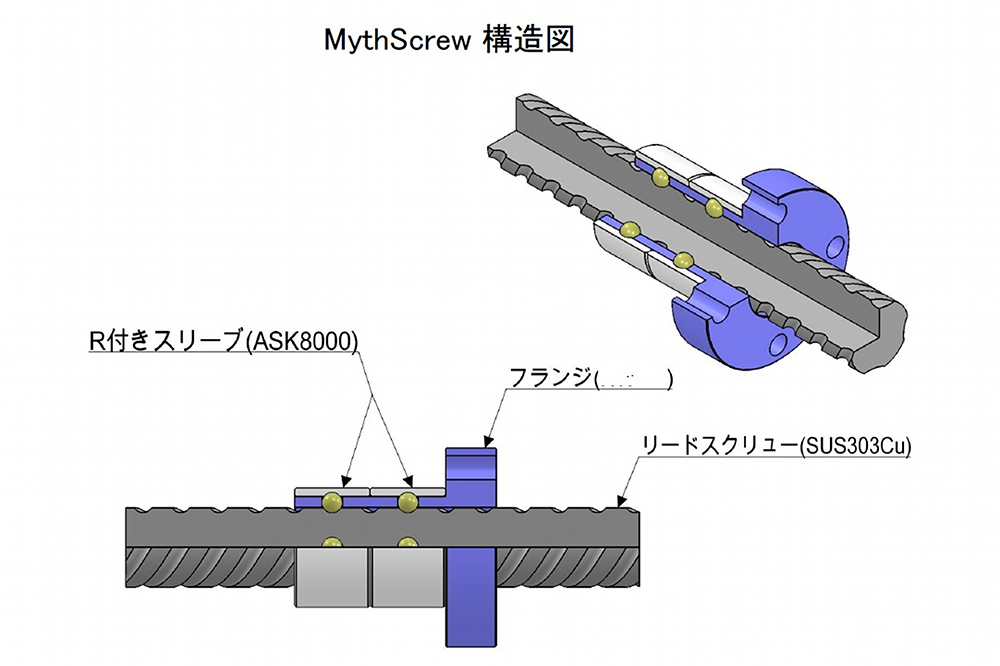

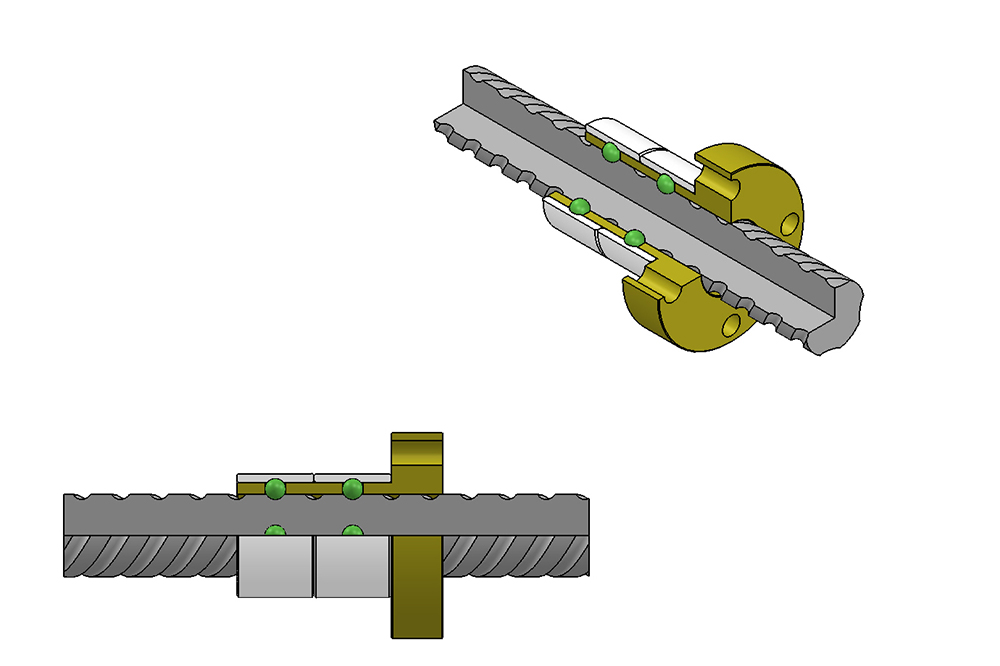

新型ボールねじ「マイスクリュー」

新型ボールねじ「マイスクリュー」

2016年4月より新型ボールねじの発売を開始いたしました。
従来の循環式ボールねじとは異なり、無循環式ボールねじとして開発。
500万回以上の耐久試験を実施しリリースいたしました。

  • 廉価
  • 組立簡単
  • 省スペース可
  • 軽量化可能

を実現いたしました。まずは、お気軽にご相談ください。

呼び径 / リード 2 4 8 10 16 20 24
4 – – –
6 – –
8 – –
10 –
12 – –

MYTH　多目的高性能添加剤

特長
  • 工具寿命（ハイス）が延びる
  • ガイドブッシュの焼き付き防止
  • 難削剤加工・タップ加工
  • かじり・焼き付きの解消
  • 機械摺動面の磨耗防止
適用
  • 油性切削油であれば、すべてに適用します。
  • 切削油の入れ替えは不要です。
仕様
  • 危険物第4類第3油類に該当します。
  • 塩素・フッ素系有機溶剤含んでいません。
  • 希釈倍率は、2～5％が標準です。
  • 転造や塑性加工などでのご使用には、希釈倍率100％まで可能ですが、状態に合わせてご調整ください。
  • ベースオイルのみの補充などによる希釈倍率の低下は、性能の劣化を招く場合がありますのでご注意ください。
  • 1kgが最小単位です。数量により値引きいたします。

マイスクリュー性能表

マイスクリュー性能表
マイスクリュー性能表

TB4

リードスクリュー仕様 ナット寸法
呼び型番 ねじ軸外径 リード 条数 ボール径 フランジ外径 外径 全長
Φd l N ΦDb ΦA ΦD L W1 W2
TB4-L02 Φ4 2 2 Φ1 Φ16 0
-0.2		 Φ7 0
-0.2		 16 0
-0.2		 6 0
-0.2		 10 ±0.2
TB4-L04 Φ4 4 2 Φ1.5 Φ16 0
-0.2		 Φ8 0
-0.2		 16 0
-0.2		 6 0
-0.2		 10 ±0.2
TB4-L08 Φ4 8 4 Φ1.5 Φ16 0
-0.2		 Φ8 0
-0.2		 16 0
-0.2		 6 0
-0.2		 10 ±0.2
TB4-L10 Φ4 10 6 Φ1.5 Φ16 0
-0.2		 Φ8 0
-0.2		 16 0
-0.2		 6 0
-0.2		 10 ±0.2

※横スクロールで全体を表示します。

TB6

リードスクリュー仕様 ナット寸法
呼び型番 ねじ軸外径 リード 条数 ボール径 フランジ外径 外径 全長
Φd l N ΦDb ΦA ΦD L W1 W2
TB6-L02 Φ6 2 2 Φ1 Φ16 0
-0.2		 Φ9 0
-0.2		 16 0
-0.2		 6 0
-0.2		 10 ±0.2
TB6-L04 Φ6 4 2 Φ1.5 Φ16 0
-0.2		 Φ9 0
-0.2		 16 0
-0.2		 6 0
-0.2		 10 ±0.2
TB6-L08 Φ6 8 4 Φ1.5 Φ16 0
-0.2		 Φ9 0
-0.2		 16 0
-0.2		 6 0
-0.2		 10 ±0.2
TB6-L10 Φ6 10 5 Φ1.5 Φ16 0
-0.2		 Φ9 0
-0.2		 16 0
-0.2		 6 0
-0.2		 10 ±0.2
TB6-L16 Φ6 16 8 Φ1.5 Φ16 0
-0.2		 Φ9 0
-0.2		 16 0
-0.2		 6 0
-0.2		 10 ±0.2

※横スクロールで全体を表示します。

TB8

リードスクリュー仕様 ナット寸法
呼び型番 ねじ軸外径 リード 条数 ボール径 フランジ外径 外径 全長
Φd l N ΦDb ΦA ΦD L W1 W2
TB8-L04 Φ8 4 2 Φ1.5 Φ20 0
-0.2		 Φ12 0
-0.2		 18 0
-0.2		 6 0
-0.2		 12 ±0.2
TB8-L08 Φ8 8 4 Φ1.5 Φ20 0
-0.2		 Φ12 0
-0.2		 18 0
-0.2		 6 0
-0.2		 12 ±0.2
TB8-L10 Φ8 10 5 Φ1.5 Φ20 0
-0.2		 Φ12 0
-0.2		 18 0
-0.2		 6 0
-0.2		 12 ±0.2
TB8-L16 Φ8 16 4 Φ2.5 Φ20 0
-0.2		 Φ13 0
-0.2		 18 0
-0.2		 6 0
-0.2		 12 ±0.2
TB8-L20 Φ8 20 5 Φ2.5 Φ20 0
-0.2		 Φ13 0
-0.2		 18 0
-0.2		 6 0
-0.2		 12 ±0.2

※横スクロールで全体を表示します。

TB10

リードスクリュー仕様 ナット寸法
呼び型番 ねじ軸外径 リード 条数 ボール径 フランジ外径 外径 全長
Φd l N ΦDb ΦA ΦD L W1 W2
TB10-L04 Φ10 4 2 Φ1.5 Φ20 0
-0.2		 Φ14 0
-0.2		 22 0
-0.2		 6 0
-0.2		 16 ±0.2
TB10-L08 Φ10 8 4 Φ1.5 Φ20 0
-0.2		 Φ14 0
-0.2		 22 0
-0.2		 6 0
-0.2		 16 ±0.2
TB10-L10 Φ10 10 5 Φ1.5 Φ20 0
-0.2		 Φ14 0
-0.2		 22 0
-0.2		 6 0
-0.2		 16 ±0.2
TB10-L16 Φ10 16 4 Φ2.5 Φ20 0
-0.2		 Φ15 0
-0.2		 22 0
-0.2		 6 0
-0.2		 16 ±0.2
TB10-L20 Φ10 20 5 Φ2.5 Φ20 0
-0.2		 Φ15 0
-0.2		 22 0
-0.2		 6 0
-0.2		 16 ±0.2
TB10-L24 Φ10 24 6 Φ2.5 Φ20 0
-0.2		 Φ15 0
-0.2		 22 0
-0.2		 6 0
-0.2		 16 ±0.2

※横スクロールで全体を表示します。

TB12

リードスクリュー仕様 ナット寸法
呼び型番 ねじ軸外径 リード 条数 ボール径 フランジ外径 外径 全長
Φd l N ΦDb ΦA ΦD L W1 W2
TB12-L04 Φ12 4 2 Φ1.5 Φ20 0
-0.2		 Φ16 0
-0.2		 30 0
-0.2		 6 0
-0.2		 24 ±0.2
TB12-L08 Φ12 8 4 Φ1.5 Φ20 0
-0.2		 Φ16 0
-0.2		 30 0
-0.2		 6 0
-0.2		 24 ±0.2
TB12-L16 Φ12 16 4 Φ2.5 Φ20 0
-0.2		 Φ17 0
-0.2		 30 0
-0.2		 6 0
-0.2		 24 ±0.2
TB12-L20 Φ12 20 5 Φ2.5 Φ20 0
-0.2		 Φ17 0
-0.2		 30 0
-0.2		 6 0
-0.2		 24 ±0.2
TB12-L24 Φ12 24 6 Φ2.5 Φ20 0
-0.2		 Φ17 0
-0.2		 30 0
-0.2		 6 0
-0.2		 24 ±0.2

※横スクロールで全体を表示します。

◇スクリュー材質:SUS303Cu
◇ナット材質:POM（NW-02）、 SUM+窒化+ACコート、A2017+アルマイト+カシマコート
※スクリュー両端加工及びフランジ加工承ります。
